궤도 흡음블럭

• 청구범위에 기재된 발명이 속하는 기술분야궤도 흡음블럭
• 발명이 해결하고자 하는 기술적 요지
  • 본 발명은 완충 및 소음 흡수 기능이 탁월한 차량 폐타이어 재활용 고무와 자갈 또는 경질의 슬래그(slag)를 철도 혹은 지하철 구간의 레일 하부 등에 접목시키므로써, 차량 자체의 소음 및 차륜과 레일의 마찰에 의한 악성 소음등을 신뢰성 있게 흡수할 수 있는 궤도 흡음블럭을 제공함에 그 목적이 있다.
• 발명 해결방법의 요지

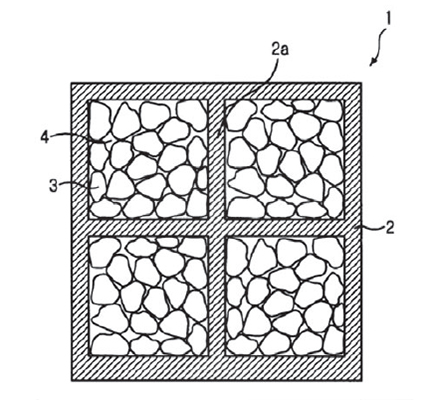

  • 본 발명은 궤도의 양측에 설치되며, 그 내부에 소정의 수납공간이 형성되며, 바닥면에는 다수의 배수구멍이 형성된 흡음재 수납상자 상기 흡음재 수납상자에 내재되며, 소정크기의 공극을 가지고 궤도로부터 전달되는 소음을 흡수하는 흡음재 상기 흡음재 수납상자의 저면에 구비되어 그를 노반에 밀착시키기 위한 지지수단 상기 궤도의 레일 하부에 설치되며, 상기 레일을 통하여 전달되는 진동을 흡수하기 위한 레일 흡음수단 및 상기 궤도를 지지하는 침목의 외주면에 설치되어 그에 전달되는 진동을 흡수하기 위한 침목흡음수단을 포함하는 궤도 흡음블럭을 제공한다.
• 발명의 중요한 용도
  • 본 발명은 철도 노반의 저부에 설치되어 상부에서 전달되는 소음 및 진동을 감소시키기 위한 것임

궤도 방진장치

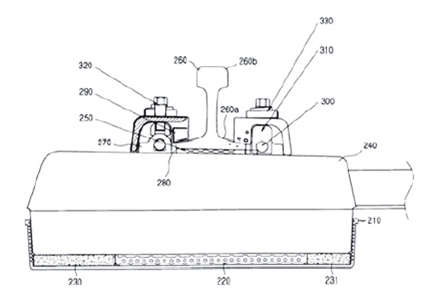

• 본 발명은 기존의 침목 및 도상 콘크리트 시설물을 활용하되, 침목 및 레일이 콘크리트 도상에 비고정식으로 설치되도록 하여 각 방향으로부터의 충격하중을 효과적으로 흡수함으로써, 방진성을 증대시키고 선로파괴를 최소화할 수 있도록 한 궤도 방진장치에 관한 것으로, 도상 콘크리트에 구비된 방진상자의 내측 저면과 침목 블록의 저면 사이에 삽입되며, 탄성재질로 이루어져 침목블럭을 통해 전달되는 수직방향 하중에 의해 번형되면서 하중을 흡수하는 제1하중 흡수수단 침목블럭의 상면과 레일의 저면 사이에 삽입되며, 탄성재질로 이루어져 레일을 통해 전달되는 수직방향 하중에 의해 변형되면서 하중을 흡수하는 제2하중 흡수수단 레일 하부의 횡방향 연장부의 양측과 각 클립걸이 상이에 삽입되며, 탄성재질로 이루어져 레일을 통해 전달되는 횡방향 하중에 의해 변형되면서 하중을 흡수하는 제3하중 흡수수단 그 일측 하단이 상기 침목블럭의 상면에 밀착되고, 그 타측 하단이 상기 레일의 횡방향 연장부 상면을 눌러 가압하도록 상기 클립걸이에 결합되어 레일을 지지하되, 탄성재질로 이루어져 열차의 운행에 따른 수직방향 및 횡방향 하중에 의해 레일이 상하방향 및 횡방향으로 변위될 수 있도록 하는 레일지지수단 및 상기 레일지지수단을 클립걸이에 결합시키기 위한 결합수단을 포함하는 궤도 방진장치를 제공하며, 철도의 진동 및 소음을 경감시키기 위해 이용된다.
